Die präzise Vermessung von Geländeoberflächen und die Berechnung von Erdmassen gehören zu den anspruchsvollsten Aufgaben im Bauwesen, Bergbau und in der Landwirtschaft. Traditionelle Vermessungsmethoden mit Tachymetern oder GNSS-Empfängern sind zeitaufwendig, kostenintensiv und oft mit Sicherheitsrisiken verbunden. Moderne Drohnentechnologie revolutioniert diese Prozesse durch die Kombination aus hochauflösender Luftbildfotografie, photogrammetrischer Auswertung und automatisierter Datenverarbeitung.
In diesem Beitrag erläutern wir die technischen Grundlagen der drohnengestützten Geländeanalyse, zeigen praxiserprobte Workflows und demonstrieren anhand realer Projekte, wie Volumenberechnungen mit Zentimeter-Genauigkeit durchgeführt werden. Dabei gehen wir auf die zugrundeliegende Photogrammetrie-Technologie, die Erzeugung von 3D-Punktwolken und digitalen Geländemodellen sowie die praktische Anwendung in verschiedenen Branchen ein.
Orthofoto einer Baustelle – Grundlage für präzise Geländeanalysen und Volumenberechnungen
Technische Grundlagen der Drohnenvermessung
Photogrammetrie – Die Wissenschaft der Bildmessung
Photogrammetrie ist das Verfahren zur Gewinnung von dreidimensionalen Informationen aus zweidimensionalen Fotografien. Bei der drohnengestützten Vermessung werden hunderte bis tausende überlappende Luftbilder aus verschiedenen Perspektiven aufgenommen. Spezialisierte Software analysiert identische Bildpunkte (sogenannte Tie Points) in mehreren Bildern und berechnet durch Triangulation deren räumliche Position.
Der Prozess basiert auf dem Prinzip der Structure from Motion (SfM): Durch die Bewegung der Drohne und die systematische Überlappung der Bilder (typischerweise 75-80% in Flugrichtung und 60-70% seitlich) kann die Software die Kameraposition für jedes Bild rekonstruieren und daraus ein dreidimensionales Modell der Szene erzeugen.

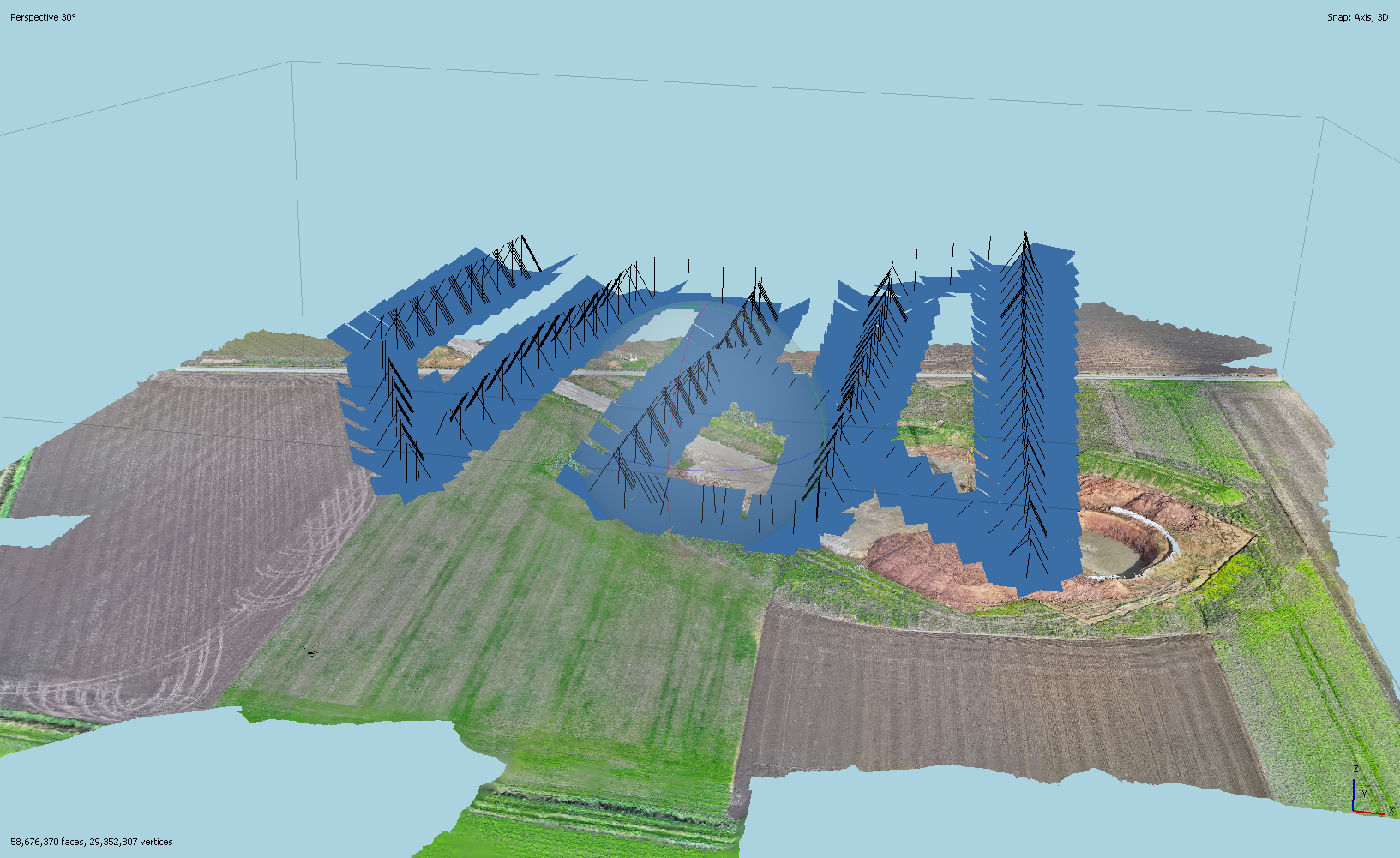

3D-Punktwolke mit 58.676.370 Faces und 29.356.807 Vertices – die blauen Linien zeigen die Flugpfade während der Datenerfassung

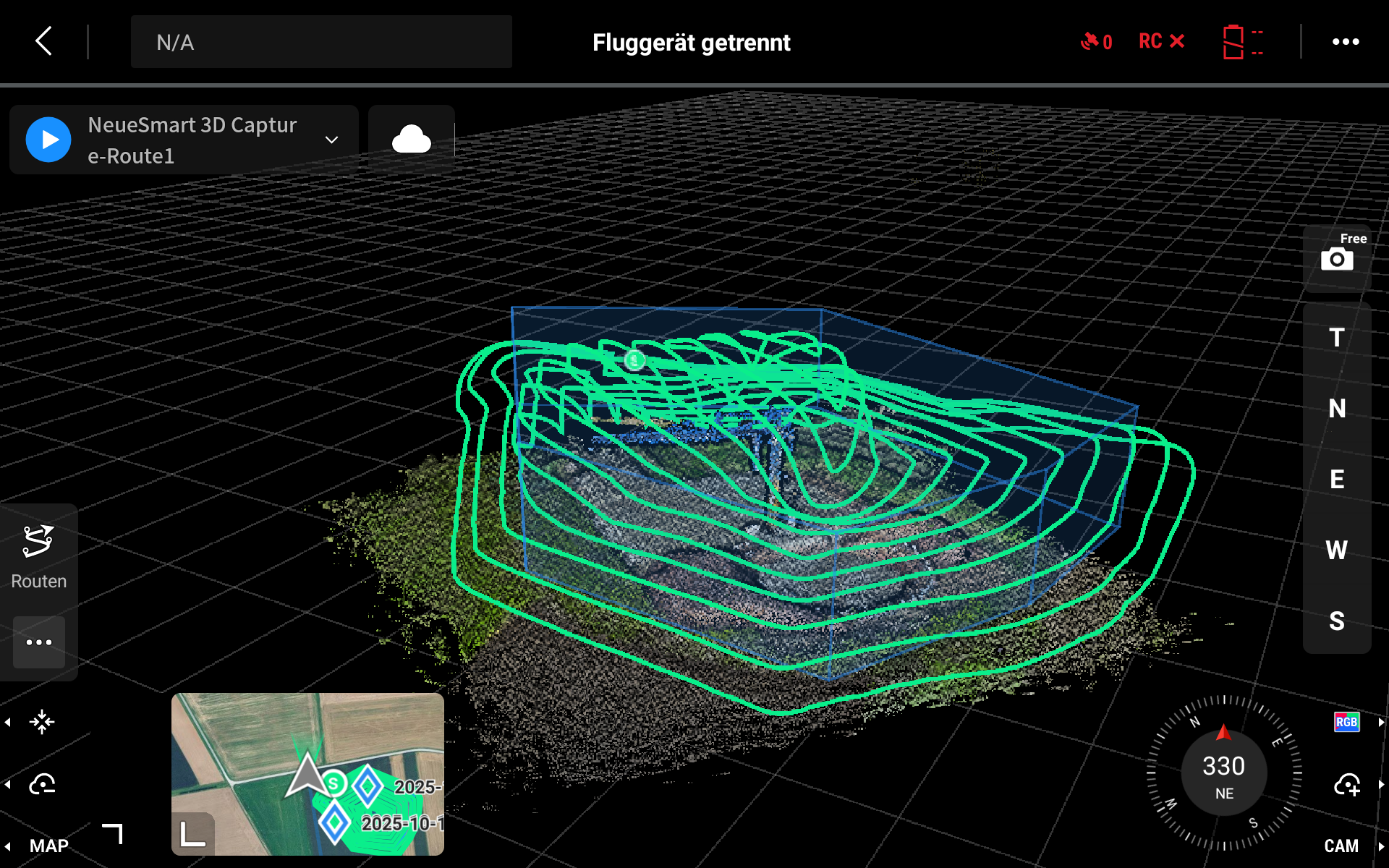

Die günen Linien zeigen die optimieren Flugpfade auf Basis der groben Punktwolke
Digitale Geländemodelle und Höheninformationen
Aus der 3D-Punktwolke werden verschiedene Geländemodelle abgeleitet. Das Digitale Oberflächenmodell (DSM) repräsentiert die sichtbare Oberfläche inklusive aller Objekte, während das Digitale Geländemodell (DTM) die nackte Erdoberfläche ohne Vegetation darstellt.

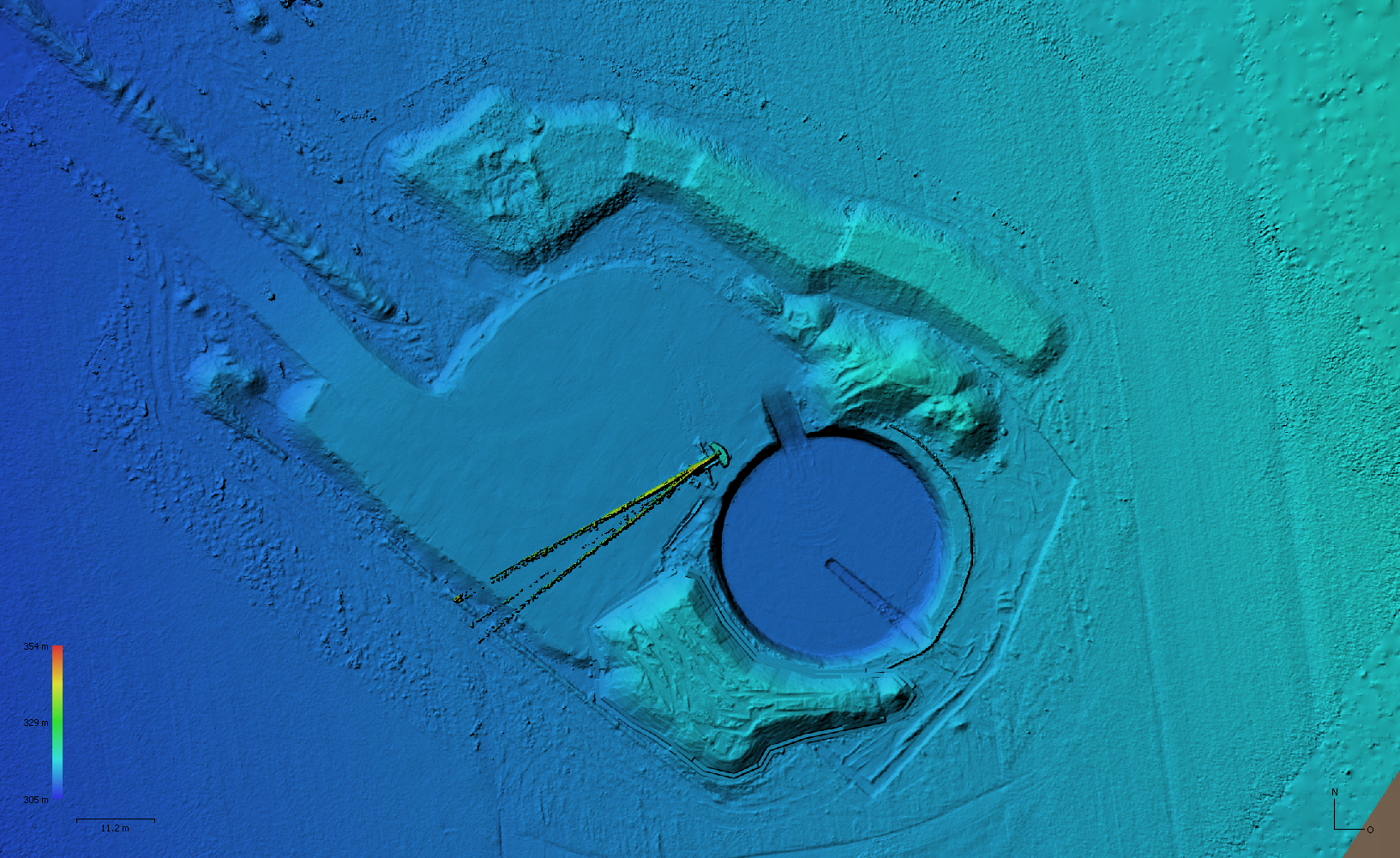

Digitales Höhenmodell mit Farbcodierung: Blau zeigt Vertiefungen (-35m), Grün/Gelb Normalgelände, Orange/Rot Aufschüttungen (+35m)
Volumenberechnung – Praxisbeispiel
Ein reales Projekt demonstriert die Leistungsfähigkeit: Bei der Vermessung einer Baustelle mit Biogasanlage wurde ein Netto-Aushub von 1.855,58 m³ auf einer Fläche von 930 m² ermittelt. Die Messgenauigkeit liegt bei ±2-3 cm.
| Parameter | Wert | Einheit |
|---|---|---|
| Umfang der Messfläche | 121,54 | m |
| Grundfläche | 930,29 | m² |
| Volumen über Referenzebene | +18,69 | m³ |
| Volumen unter Referenzebene | -1.874,27 | m³ |
| Netto-Volumen (Aushub) | -1.855,58 | m³ |
Die Analyse zeigt einen Netto-Aushub von 1.855,58 m³ auf einer Fläche von 930 m². Die Best-Fit-Ebene wurde als Referenz gewählt, da sie die natürliche Geländeneigung berücksichtigt und realistische Werte für die Erdmassenbilanz liefert.
Anwendungsbereiche
- Bauwesen: Baustellenmonitoring, Massenermittlung, Fortschrittskontrolle, Abrechnung
- Bergbau: Haldenbestandsaufnahme, Abbaufortschritt, Inventarverwaltung, Rekultivierung
- Landwirtschaft: Biomasse-Schätzung, Erosionsanalyse, Drainageplanung, Precision Farming
- Wasserwirtschaft: Volumenberechnung von Rückhaltebecken, Sedimentationsanalyse, Hochwassermodellierung
Fazit
Drohnengestützte Geländeanalyse und Volumenberechnung vereinen Geschwindigkeit, Präzision und Wirtschaftlichkeit. Mit Genauigkeiten im Zentimeterbereich, Zeitersparnissen von über 80% und umfassender Dokumentation bietet die Methode überzeugende Vorteile gegenüber traditionellen Vermessungsverfahren.
